| Peso | 9 kg |
|---|---|
| Dimensões | 22 × 32 × 40 cm |

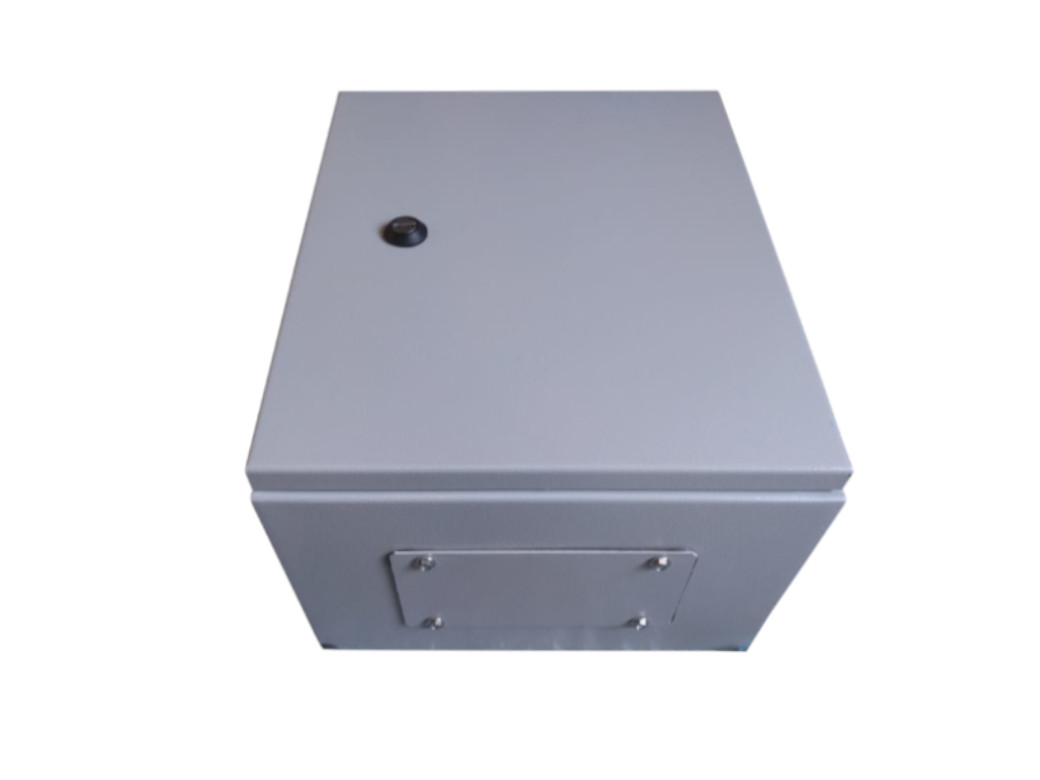

Caixa Montagem Elétrico Quadro Painel Comando 38x30x20cm IP65 RAL 7035
Painel monobloco com placa de montagem removível para montagem de comandos de máquinas, motores, distribuição, proteção de conjuntos elétricos e eletrônicos, além de montagens elétricas em geral.

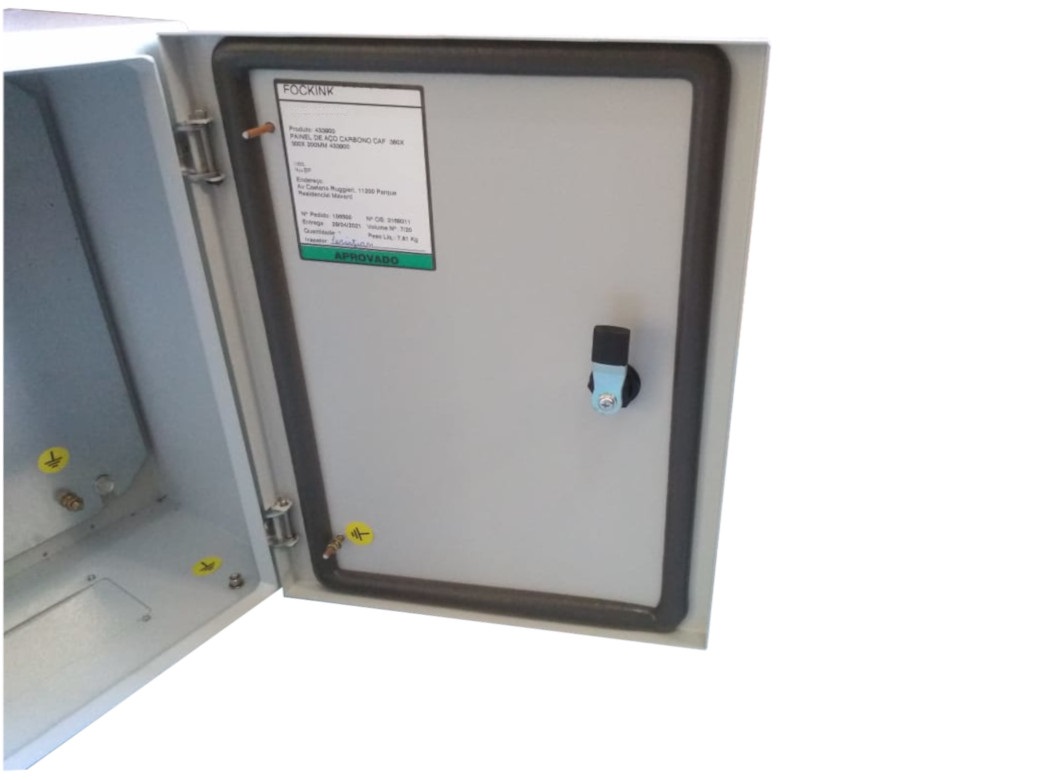

Os painéis possuem fecho lingüeta universal com o frontal redondo, miolo fenda fabricado em zamak, zincado branco. (não acompanha chave).
Pintura eletrostática a pó poliéster bege (RAL 7035) para estrutura, porta e flange, placa de montagem em chapa galvanizada, com acabamento natural.
As estruturas são soldadas sem sobreposição de chapa para evitar o surgimento de corrosão, e garantir o grau de proteção. Possui vários opcionais e grande rigidez mecânica.
Características:
– Estrutura monobloco em chapa de aço carbono de 1,5mm de espessura.
– Porta em chapa de aço carbono de 1,5mm de espessura.

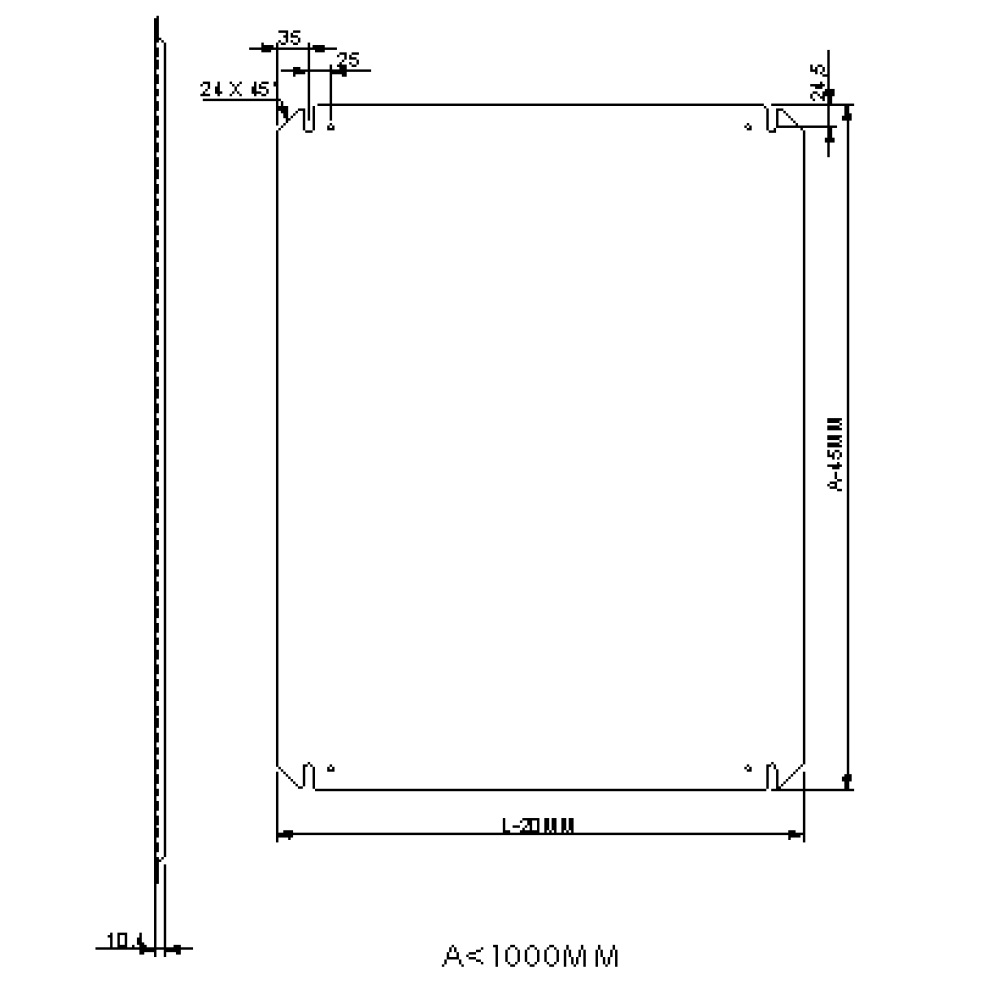

– Placa de montagem em chapa de aço galvanizado 1,95mm de espessura.
– Grau de proteção IP-65 (NBR IEC 60529).
– Abertura da porta com ângulo de 105º.
– Dobradiça interna e parafuso em inox 304.
– Restante dos parafusos zincado Amarelo.
– Vedação em PU injetado.
– Pontos de aterramento na (Estrutura, Porta e Placa).
